Установка штатного подогрева

Сообщение tmr » 10 авг 2009 00:38

Понадобится сам обогрев, инструменты: ключ торкс на 45, пассатижи тонкие для разгиба колец, и двухсторонний скотч для ковровых покрытий.
Снимаем кресла

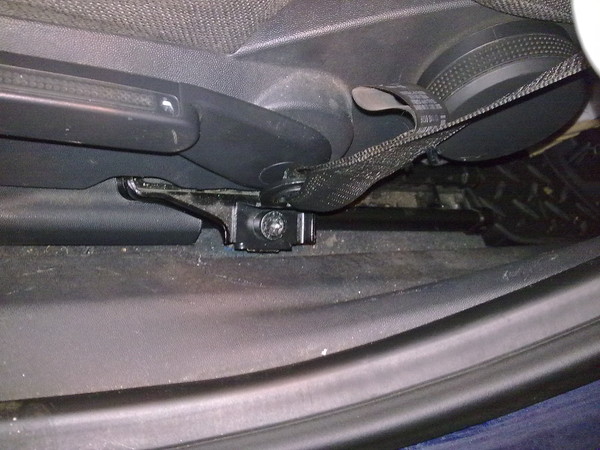

Снимаем заглушку крепления ремня

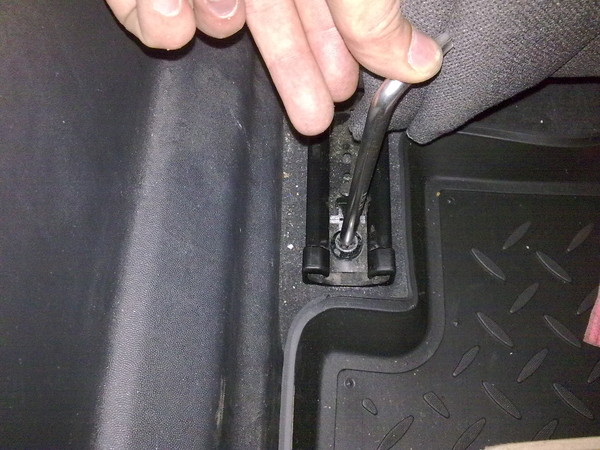

Откручиваем ремень и направляющие кресла
Отключаем колодку с проводами, толкаем кресло от руля и вверх, кресло выскочит из пазов.

Снимаем обивку кресла

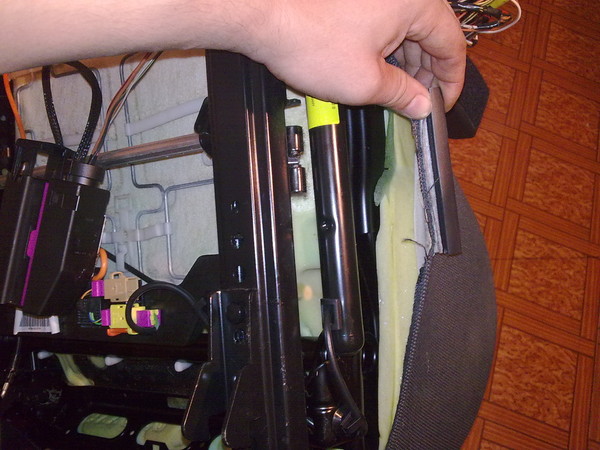

Обивка сидения держится на пластиковых таких зацепках, отодвигаем их на себя и вверх, крепеж отскочит
Справа и слева

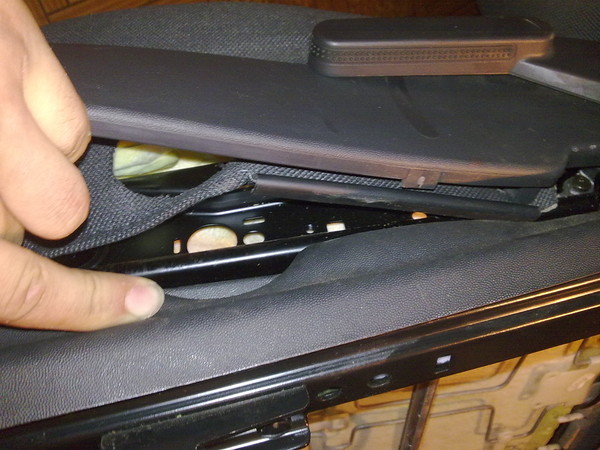

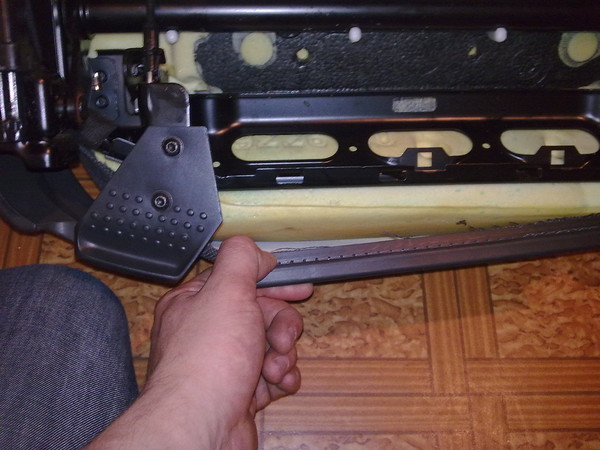

Спереди обивка заходит под крепеж, вынимаем скобу, отгибаем декоративную панель, вынимаем обивку

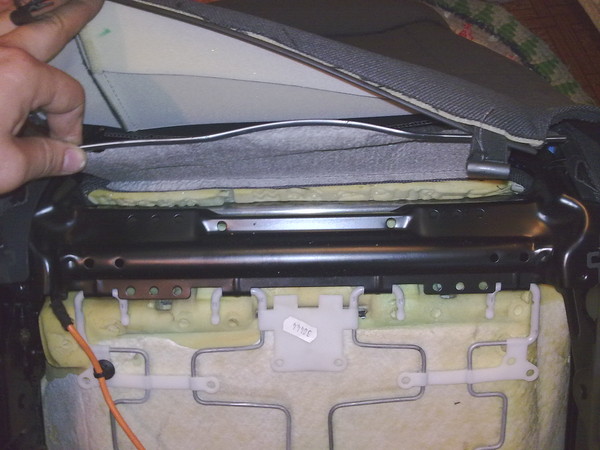

Сзади обивка натягивается под сидение
Отщелкиваем по очереди от крепления

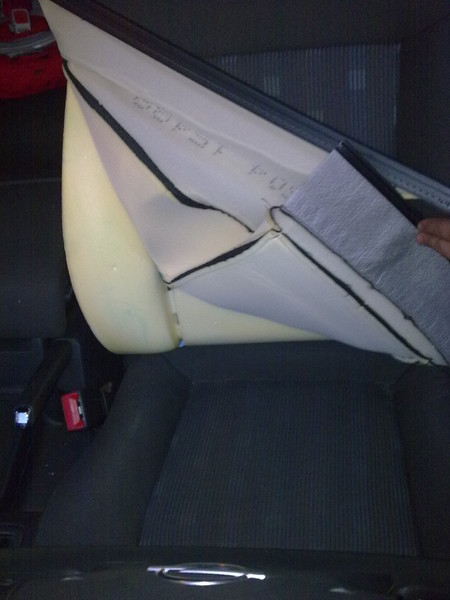

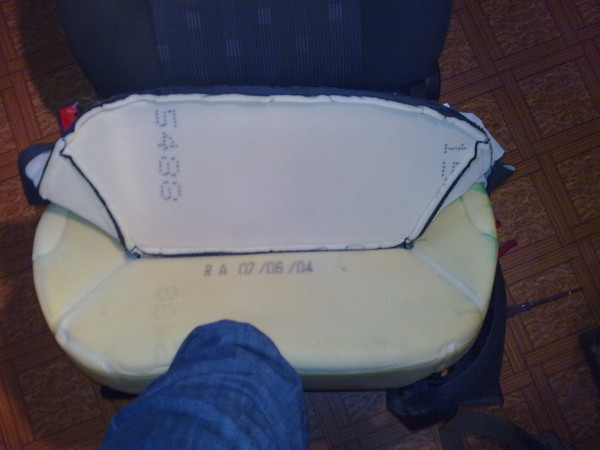

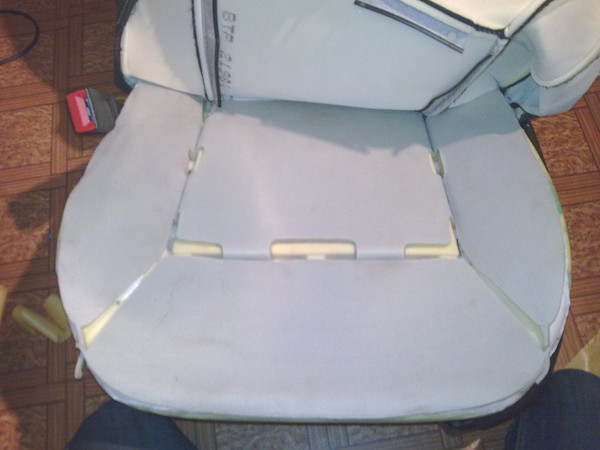

Скидываем обивку, дальше начнется гемор

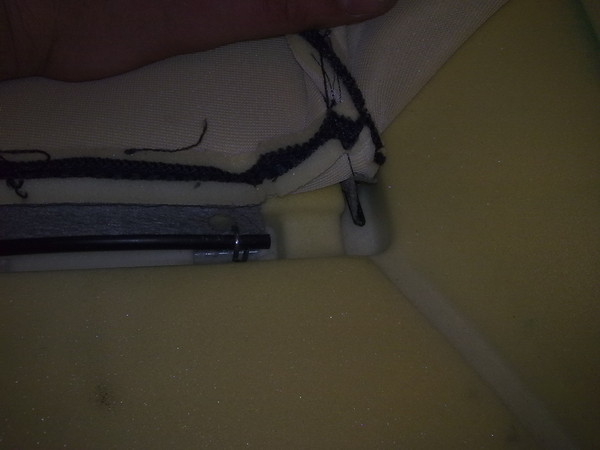

Центральная часть обивки крепится на кольцах за проволочный профиль сидения

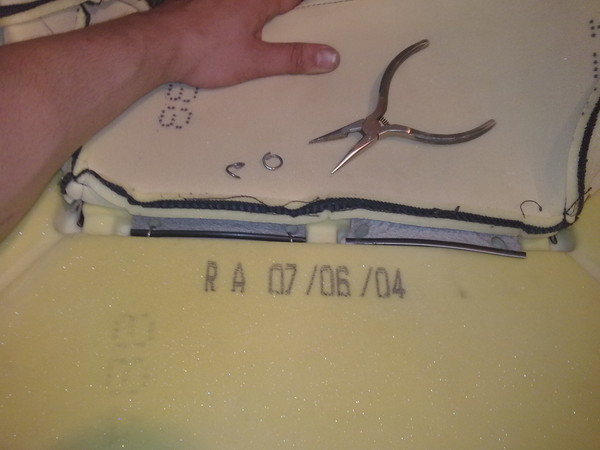

Отгибаем и вынимаем кольца по кругу, кольца крепкие, стальные, но если перегнуть могут лопнуть

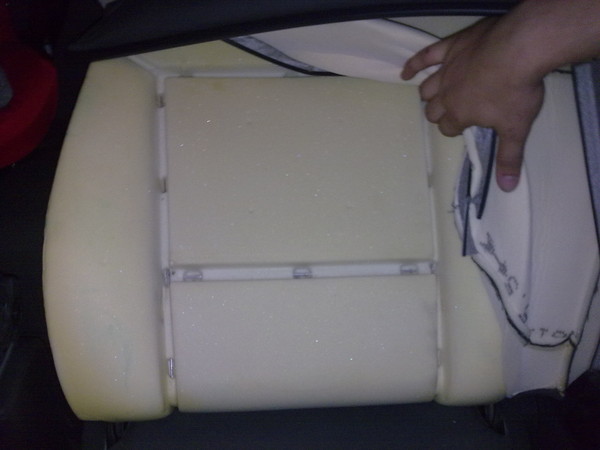

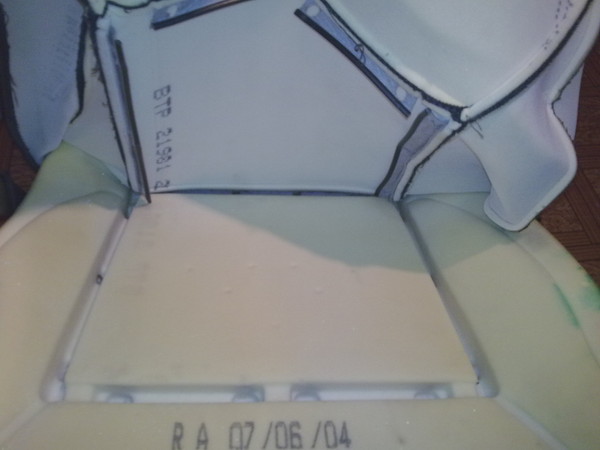

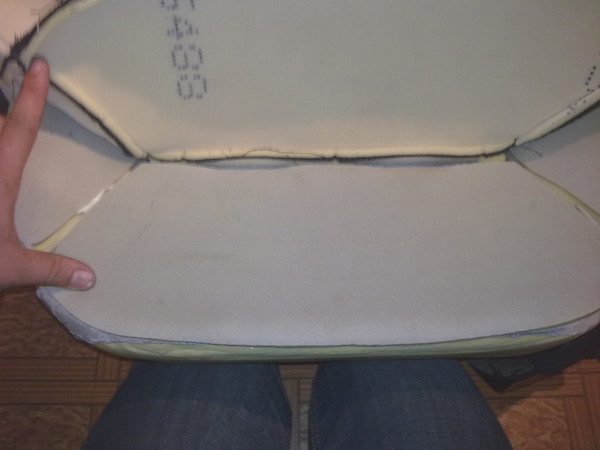

Готово

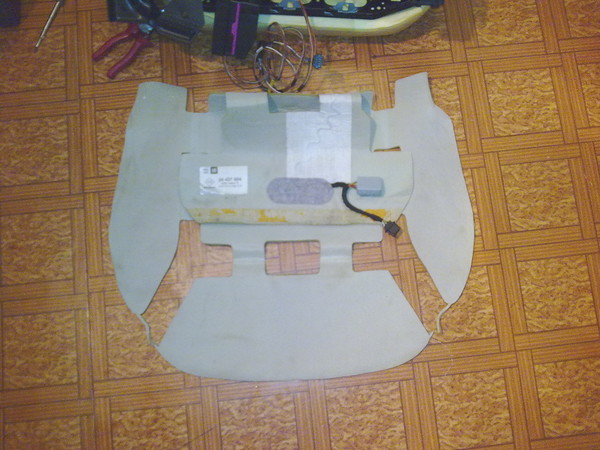

Сам подогрев

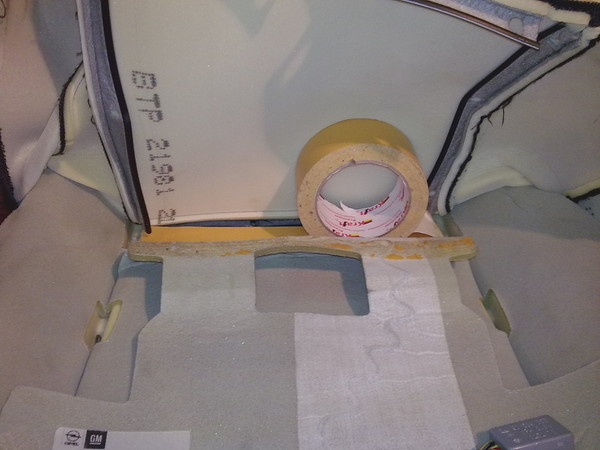

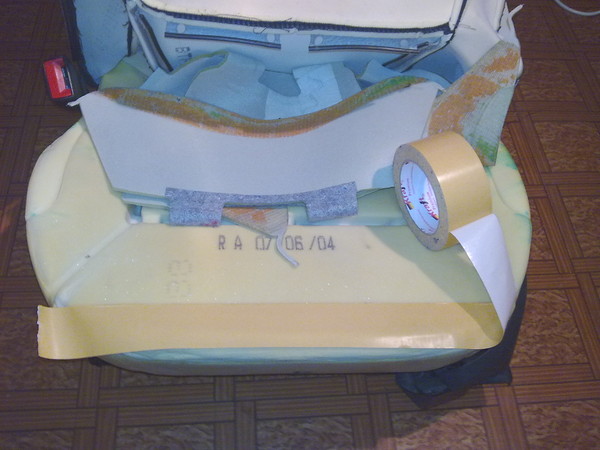

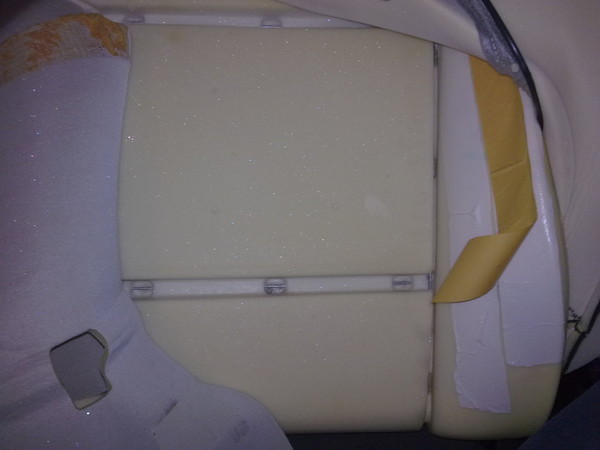

Крепим подогрев на скотч

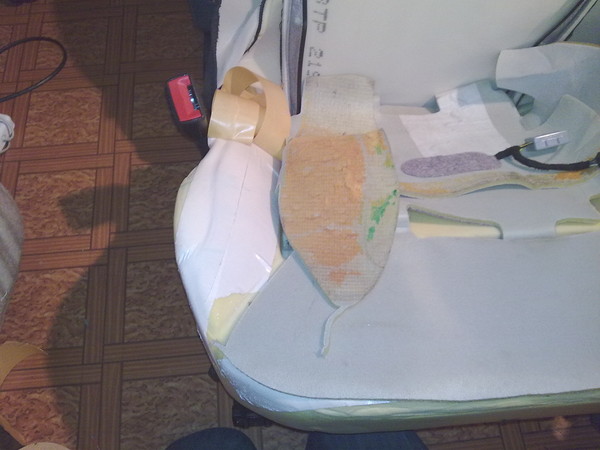

Боковины и центр
Готово
Опять гемор, одеваем кольца обратно, придаем удобную для затяжки форму, крепим инатягиваем обивку

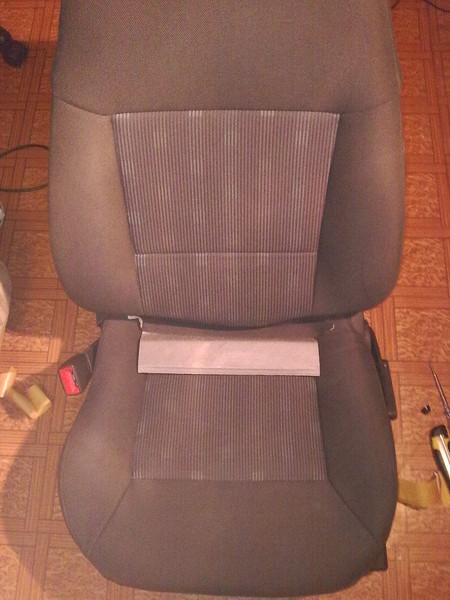

Кресло приняло прежний приличный вид

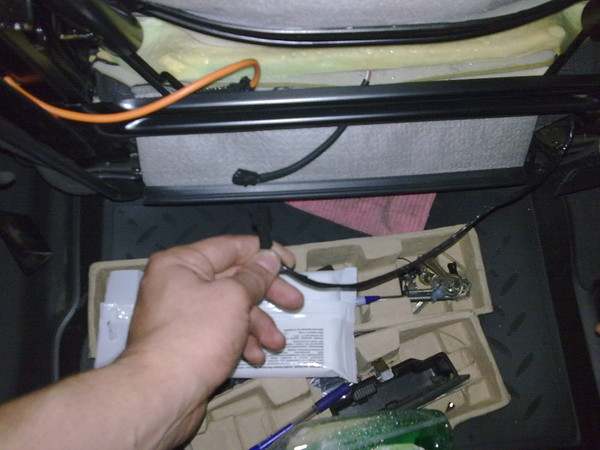

Дальше оказалось, что подогрев спинки я оставил в багажнике, а акк отключен и багажник не открывается, чтобы два раза не бегать, натянул спинку прямо в машинке, со спинкой проще.

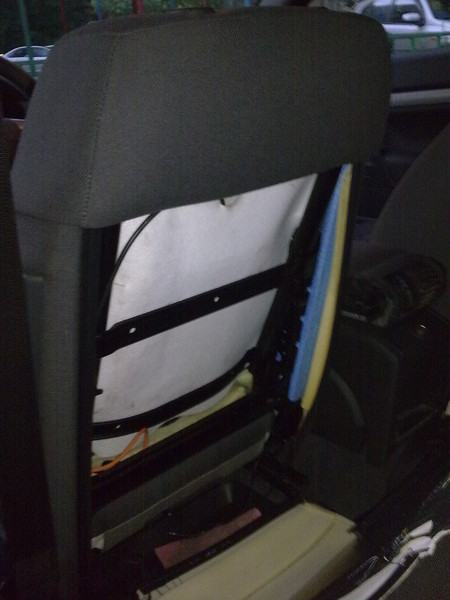

Снимаем обивку спинки

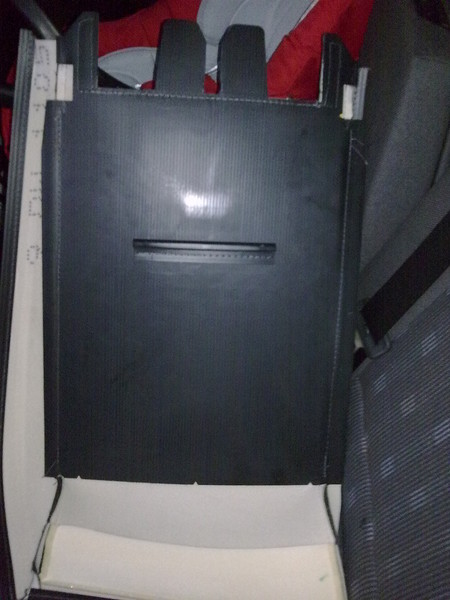

Снимаем накладку спинки
По центру накладки весит крепеж, с ним придется повозиться, нужно одной рукой потянуть спинку вверх, а другой нащупать крепеж изнутри и отщелкнуть его
Вытягиваем обивку
Снимаем кольца

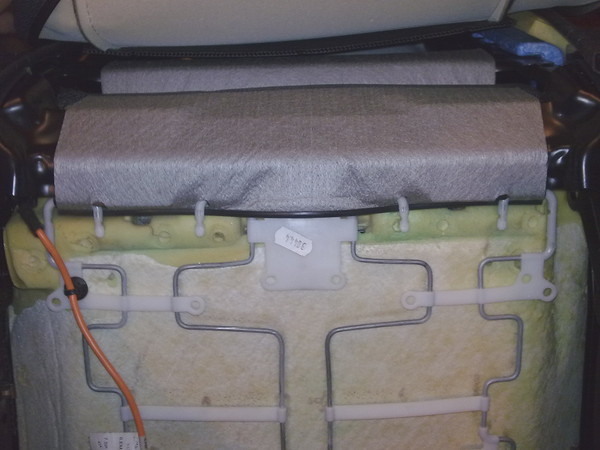

Клеим подогрев

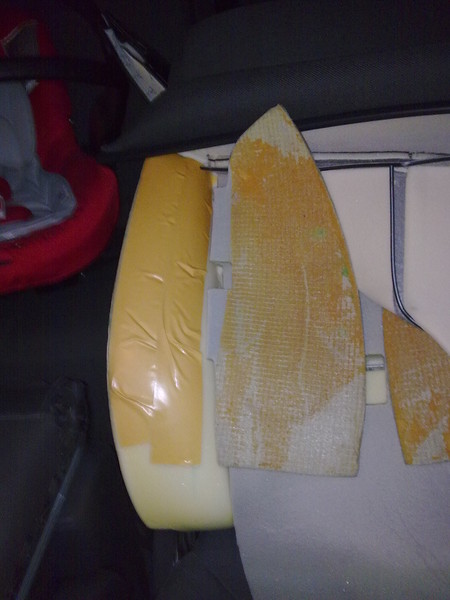

Бока
Готово, натагиваем обивку обратно, ставим спинку.
Слева кресло, справа спинка, посередине термометр
Подключаем проводку

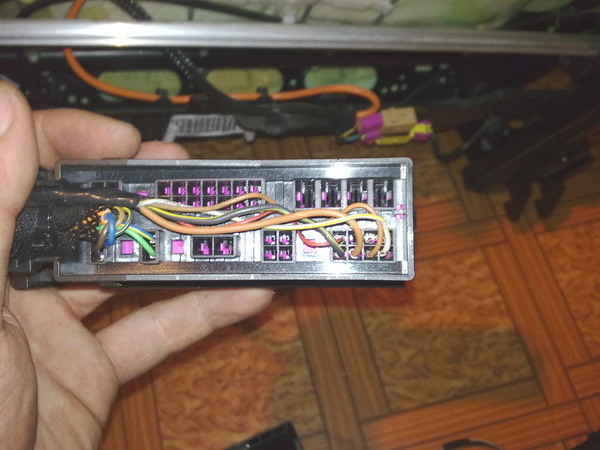

Заводим провода в колодку по цветам на картинке
Тут была схема подключения проводов.
Подключаем колодку, врубаем подогрев на III, греемся :)

И, да, коллеги - Помогите подключить омыватель фар.
Последний раз редактировалось tmr 09 ноя 2011 21:35, всего редактировалось 6 раз.

krenkel
Модератор
Сообщения: 5211
Зарегистрирован: 14 апр 2005 13:53
Имя: Александр
Телефон: 8-903-640-1-456
Страна: Русляндия
Город: Рязань
Модель: Insignia ST NEW cosmo+пакеты CDTi 160лс АКПП + OVC
Двигатель: Z18XER
Мощность: 140лс
К.П.: 5 ст МКПП
Цвет: серебро
Рег. номер: три восьмерки
Откуда: из дома
Благодарил (а): 8 раз
Поблагодарили: 124 раза
Контактная информация:

Re: Установка штатного подогрева

Сообщение krenkel » 10 авг 2009 10:24

Вместо крепежных колец удобно использовать нейлоновые хомуты (стяжки для проводов)
А где располагается термометр? Какова его роль в данной конструкции?

Смолянин
Вектравод
Сообщения: 760
Зарегистрирован: 25 янв 2008 23:20
Имя: Артем
Телефон: +7-915-635-44-03
Страна: Россия
Город: Смоленск
Модель: VW Touareg
Двигатель: 5.0 V10
Мощность: 313
К.П.: АКПП
Цвет: чОрный
Рег. номер: 243
Контактная информация:

Re: Установка штатного подогрева

Сообщение Смолянин » 10 авг 2009 10:42

Тему в FAQ!!!!!!!!!!! 8) 8) 8)

tmr
Советчик
Сообщения: 107
Зарегистрирован: 02 апр 2009 21:29
Город: Msk
Модель: OVC
Двигатель: Z18XE
Поблагодарили: 4 раза

Re: Установка штатного подогрева

Сообщение tmr » 10 авг 2009 11:05

krenkel, отличная идея с хомутами, процесс на порядок упрощается, главное что-бы хомуты выдержали нагрузку.

Термометр, это я громко сказал, просто термостат рвущий цепь при перегреве [предположения].
Еще, на самом подогреве висит коробочка со спичечный коробок, ее назначение я не понял, но разбирать не стал.

dmimak
Модератор
Сообщения: 754
Зарегистрирован: 18 май 2007 10:16
Имя: Дмитрий
Телефон: 89О36888О6девять
Город: MoscoW
Модель: Трактор
Двигатель: Дизель
Мощность: 200
К.П.: АКПП
Цвет: Серый
Рег. номер: 271
Контактная информация:

Re: Установка штатного подогрева

Сообщение dmimak » 10 авг 2009 11:40

tmr
да... молодец :))

DJ31
Вектравод
Сообщения: 629
Зарегистрирован: 26 май 2008 10:23
Имя: Евгений
Город: Москва
Модель: Vectra C
Двигатель: 1.8
Мощность: 140
К.П.: EasyTronic
Рег. номер: X XX

Re: Установка штатного подогрева

Сообщение DJ31 » 28 авг 2009 23:10

фото почему то не видно :?:

Gwinbleidd
Новичок
Сообщения: 23
Зарегистрирован: 14 июл 2008 07:33
Имя: Василий
Страна: Россия
Город: Череповец
Модель: Vectra C
Двигатель: Z18XER
Мощность: 140
Контактная информация:

Re: Установка штатного подогрева

Сообщение Gwinbleidd » 20 окт 2009 13:34

Господа, а вот тут вопрос возник. Никто не ставил подогрев на задние сиденья?

Смолянин
Вектравод
Сообщения: 760
Зарегистрирован: 25 янв 2008 23:20
Имя: Артем
Телефон: +7-915-635-44-03
Страна: Россия
Город: Смоленск
Модель: VW Touareg
Двигатель: 5.0 V10
Мощность: 313
К.П.: АКПП
Цвет: чОрный
Рег. номер: 243
Контактная информация:

Re: Установка штатного подогрева

Сообщение Смолянин » 02 ноя 2009 10:32

а можно номер подогрева? чета найти не могу... :?:

thefate
Постоянный посетитель
Сообщения: 62
Зарегистрирован: 23 апр 2008 13:17
Имя: Дмитрий
Город: Липецк
Модель: Vectra
Двигатель: Z16XEP
Мощность: 1.6 105 л.с.
К.П.: 5 МП
Цвет: серебристый
Контактная информация:

Re: Установка штатного подогрева

Сообщение thefate » 12 ноя 2009 11:50

блин, фото, выложите фото у кого есть.

Tuningoff 37
Советчик
Сообщения: 201
Зарегистрирован: 25 дек 2009 22:25
Имя: Юрий
Телефон: 89158302036
Страна: РОССИЯ
Город: Иваново
Модель: ОВА 92г GL
Двигатель: c16nz
Мощность: 75
К.П.: 5мкпп
Цвет: Фиолетовый
Рег. номер: *132**37rus
Откуда: Иваново
Поблагодарили: 2 раза
Контактная информация:

Re: Установка штатного подогрева

Сообщение Tuningoff 37 » 11 янв 2010 22:52

Gwinbleidd писал(а):Господа, а вот тут вопрос возник. Никто не ставил подогрев на задние сиденья?
ставятся без проблем .но не штатные а типа емеля и т.д.И на перед можно поставить не штатные .По деньгам существенно дешевле а греют не хуже.Если надо подробнее пишите в личку или тел.в профиле.

AmigA
Советчик
Сообщения: 183
Зарегистрирован: 28 янв 2010 13:23
Имя: Андрей
Страна: Россия
Город: Кемерово
Модель: Opel Vectra C
Двигатель: Z22YH
Мощность: 155
К.П.: Автомат
Цвет: Черный
Рег. номер: 42
Поблагодарили: 1 раз
Контактная информация:

Re: Установка штатного подогрева

Сообщение AmigA » 13 фев 2010 14:22

А можно номерок подогрева
а то поломался был седня на станции приговорили надо заказывать!

Privat
Постоянный посетитель
Сообщения: 94
Зарегистрирован: 27 май 2008 15:33
Имя: Михаил
Страна: Беларусь
Город: Минск
Модель: Vectra С
Двигатель: Универсал 1.9DT
Мощность: 120
Контактная информация:

Сообщение Privat » 26 май 2010 16:40

Подскажите коды деталей?
1) кнопки подогрева
2) сам подогрев

Privat
Постоянный посетитель
Сообщения: 94
Зарегистрирован: 27 май 2008 15:33
Имя: Михаил
Страна: Беларусь
Город: Минск
Модель: Vectra С
Двигатель: Универсал 1.9DT
Мощность: 120
Контактная информация:

Сообщение Privat » 30 май 2010 15:37

Вот нашол кнопку подогрева
62 40 222

Untermensch
Модератор
Сообщения: 10524
Зарегистрирован: 27 фев 2006 11:40
Имя: Евгений
Телефон: +7(965) 608-23-98
Страна: Россия
Город: Казань
Модель: Vectra С
Двигатель: Z18XER
Мощность: 140
К.П.: МКПП5
Цвет: Чёрный
Рег. номер: 123
Откуда: Россия
Благодарил (а): 25 раз
Поблагодарили: 365 раз
Контактная информация:

Сообщение Untermensch » 12 окт 2010 10:38

Найдено !

Подушки:
http://www.elcats.ru/opel/scheme.aspx?m ... &office=ru
Спинки:
http://www.elcats.ru/opel/scheme.aspx?m ... &office=ru

Вариантов полно, с датчиками присутствия и без, под сидушки с фиксированной подушкой, и регулируемой по длинне.

Причём есть грелки под сидушки OPC :shock: которых штатно отродясь не было.

skuratov
Вектравод
Сообщения: 620
Зарегистрирован: 15 мар 2006 18:12
Имя: Серёга
Страна: Великая Держава
Город: Московия, Центр Вселенной(Медведково)
Модель: ОVС, OAH
Двигатель: я28туе, я18чук
Мощность: 280, 140
К.П.: пулемёт 40, автомат 17
Цвет: весёлый такой, мрачный такой
Рег. номер: .300..197, .920..199
Благодарил (а): 1 раз
Поблагодарили: 1 раз
Контактная информация:

Сообщение skuratov » 04 мар 2011 11:37

так какие лучше ставить?

sergtomsk
Вектравод
Сообщения: 883
Зарегистрирован: 11 мар 2010 06:41
Имя: Сергей
Страна: Россия
Город: Томск
Модель: Opel vectra 2004 г
Двигатель: Z22SE
Мощность: 147 л.с.
К.П.: Механика
Цвет: Серебро
Благодарил (а): 1 раз
Поблагодарили: 6 раз

Re: Установка штатного подогрева

Сообщение sergtomsk » 01 июн 2011 08:33

Кто какую "емелю" покупал за место штатного, что бы также в установить в сиденье?

skuratov
Вектравод
Сообщения: 620
Зарегистрирован: 15 мар 2006 18:12
Имя: Серёга
Страна: Великая Держава
Город: Московия, Центр Вселенной(Медведково)
Модель: ОVС, OAH
Двигатель: я28туе, я18чук
Мощность: 280, 140
К.П.: пулемёт 40, автомат 17
Цвет: весёлый такой, мрачный такой
Рег. номер: .300..197, .920..199
Благодарил (а): 1 раз
Поблагодарили: 1 раз
Контактная информация:

Сообщение skuratov » 03 окт 2011 18:14

емелю вместо штатного установить можно, но! не на штатную проводку, т.е. надо куда-то отдельно колхозить выключатель от емели, от штатной кнопки работать не будет...ПРОВЕРЕНО на личном опыте

chumakOFF
Вектравод
Сообщения: 504
Зарегистрирован: 10 янв 2012 13:41
Имя: Денис
Телефон: 8-904-777-19-19
Страна: Россия
Город: Волгоград
Модель: Опель Вектра С
Двигатель: Z18XER
Мощность: 140
К.П.: Mex
Цвет: black
Рег. номер: C 949 KC /34
Поблагодарили: 3 раза

Сообщение chumakOFF » 30 янв 2012 15:18

Господа, помогите...плизззз!!! На улице мороз -25, а у меня не работает подогрев водительского сиденья, что может быть??? Где предохранитель?? Что за желто-розовые переходники под сиденьем???
Клеммы и разъёмы проверил!!!

skuratov
Вектравод
Сообщения: 620
Зарегистрирован: 15 мар 2006 18:12
Имя: Серёга
Страна: Великая Держава
Город: Московия, Центр Вселенной(Медведково)
Модель: ОVС, OAH
Двигатель: я28туе, я18чук
Мощность: 280, 140
К.П.: пулемёт 40, автомат 17
Цвет: весёлый такой, мрачный такой
Рег. номер: .300..197, .920..199
Благодарил (а): 1 раз
Поблагодарили: 1 раз
Контактная информация:

Сообщение skuratov » 31 янв 2012 23:18

преды стоят в заднем монтажном блоке, номера точно не помню...

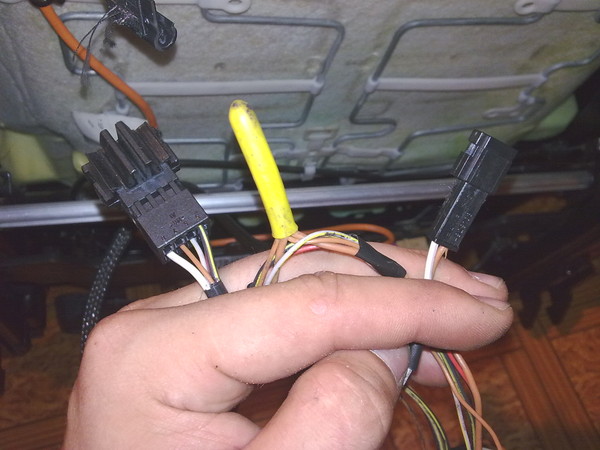

жёлто-розовый "переходник" - это разъём водительского сиденья, туда приходит питание и управление подушек бесопасности, подогрева сидений...

chumakOFF
Вектравод
Сообщения: 504
Зарегистрирован: 10 янв 2012 13:41
Имя: Денис
Телефон: 8-904-777-19-19
Страна: Россия
Город: Волгоград
Модель: Опель Вектра С
Двигатель: Z18XER
Мощность: 140
К.П.: Mex
Цвет: black
Рег. номер: C 949 KC /34
Поблагодарили: 3 раза

Сообщение chumakOFF » 11 фев 2012 13:28

skuratov
Спасибо... но как их разъединить чтобы прозвонить???

skuratov
Вектравод
Сообщения: 620
Зарегистрирован: 15 мар 2006 18:12
Имя: Серёга
Страна: Великая Держава
Город: Московия, Центр Вселенной(Медведково)
Модель: ОVС, OAH
Двигатель: я28туе, я18чук
Мощность: 280, 140
К.П.: пулемёт 40, автомат 17
Цвет: весёлый такой, мрачный такой
Рег. номер: .300..197, .920..199
Благодарил (а): 1 раз
Поблагодарили: 1 раз
Контактная информация:

Сообщение skuratov » 11 фев 2012 15:31

chumakOFF
розовую штуковину нужно потянуть, а что ты хочешь прозвонить? прозвон толком ничо не даст - нужно схему смотреть - я по тису всю проводку смотрел...

Radikoptima
Вектравод
Сообщения: 557
Зарегистрирован: 05 мар 2011 19:01
Имя: Радик
Телефон: айфон)
Страна: Россия
Город: Набережные Челны
Модель: Опель Вектра С
Двигатель: z1,8XER
Мощность: 140
К.П.: Easytronic
Цвет: какой то синий
Рег. номер: 116rus
Откуда: Татарстан
Благодарил (а): 1 раз
Поблагодарили: 6 раз

Re:

Сообщение Radikoptima » 09 мар 2012 20:29

chumakOFF писал(а):Господа, помогите...плизззз!!! На улице мороз -25, а у меня не работает подогрев водительского сиденья, что может быть??? Где предохранитель?? Что за желто-розовые переходники под сиденьем???
Клеммы и разъёмы проверил!!!


Ты решил проблему?У меня та же фигня,только оба подогрева не работают.Заезжал еще перед зимой к офицалам.Те диагностику провели,все проверили.Сказали,мол,все контакты нормальные,мол,проблема в самих элементах,дескать,они накрылись.Цена вопроса около 15 рублей.А тут смотрю,если сам,то в 7 уложусь)Вот жду теперь лета,гаража нет)
P.S.Я офицалам говорю,что это за элементы,что за три,почти четыре года(сезона)накрылись.Они в ответ-Опель автомобиль не идеальный и не надежный)

skuratov
Вектравод
Сообщения: 620
Зарегистрирован: 15 мар 2006 18:12
Имя: Серёга
Страна: Великая Держава
Город: Московия, Центр Вселенной(Медведково)
Модель: ОVС, OAH
Двигатель: я28туе, я18чук
Мощность: 280, 140
К.П.: пулемёт 40, автомат 17
Цвет: весёлый такой, мрачный такой
Рег. номер: .300..197, .920..199
Благодарил (а): 1 раз
Поблагодарили: 1 раз
Контактная информация:

Re: Re:

Сообщение skuratov » 10 мар 2012 00:06

Radikoptima писал(а):
Ты решил проблему?У меня та же фигня,только оба подогрева не работают.Заезжал еще перед зимой к офицалам.Те диагностику провели,все проверили.Сказали,мол,все контакты нормальные,мол,проблема в самих элементах,дескать,они накрылись.Цена вопроса около 15 рублей.А тут смотрю,если сам,то в 7 уложусь)Вот жду теперь лета,гаража нет)
P.S.Я офицалам говорю,что это за элементы,что за три,почти четыре года(сезона)накрылись.Они в ответ-Опель автомобиль не идеальный и не надежный)


Опель может и неидеальный и ненадёжный, но подогревы накрываются на любых автомобилях - причина - неправильная эксплуатация, а точнее, обычно, механическое повреждение (коленкой встал, кулаком облокотился, ну, и подобное). только на опеле и на других нормальных автомобилях меняется мат нагревательный, а вот например на пежо меняется полностью подушка сиденья вместе с обивкой

chumakOFF
Вектравод
Сообщения: 504
Зарегистрирован: 10 янв 2012 13:41
Имя: Денис
Телефон: 8-904-777-19-19
Страна: Россия
Город: Волгоград
Модель: Опель Вектра С
Двигатель: Z18XER
Мощность: 140
К.П.: Mex
Цвет: black
Рег. номер: C 949 KC /34
Поблагодарили: 3 раза

Сообщение chumakOFF » 10 мар 2012 14:52

Radikoptima
Проблема осталась. но причина найдена! Обрыв нити нагревателя в районе правого полупопия!!!! Скоро должны спецы подлатать!

Radikoptima
Вектравод
Сообщения: 557
Зарегистрирован: 05 мар 2011 19:01
Имя: Радик
Телефон: айфон)
Страна: Россия
Город: Набережные Челны
Модель: Опель Вектра С
Двигатель: z1,8XER
Мощность: 140
К.П.: Easytronic
Цвет: какой то синий
Рег. номер: 116rus
Откуда: Татарстан
Благодарил (а): 1 раз
Поблагодарили: 6 раз

Сообщение Radikoptima » 17 ноя 2012 00:38

Парни,вопрос.А спинка и сидушка между собою как нибудь связаны?То есть если на сидушке например обрыв,то спинка должна работать отдельно?Мне ОД приговорили элементы,а чето я про спинки не спросил.Мне спинки тоже заказывать?

Ответить

Вернуться в «- FAQ -»
